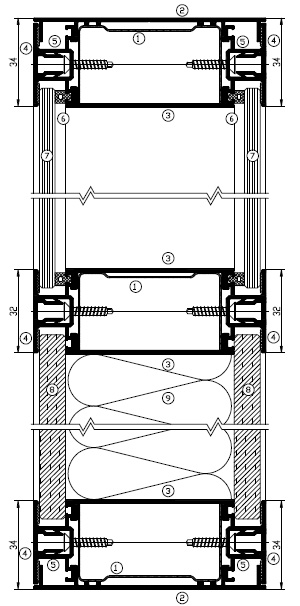

Алюминиевый профиль AOC-85 - Общий вид

Скачать каталог в формате pdf
Скачать блоки в формате dwg

АОС 85 - серия профилей, предназначенная для изготовления офисных перегородок для формирования помещений, различных по функциональному назначению, в торговых центрах, офисных помещениях, где необходима организация рабочего пространства. Из профилей возможно реализовывать различные архитектурные и конструктивные решения.



Основу серии составляет специально профилированный тонкостенный холоднокатаный стальной профиль из оцинкованной стали по ГОСТ 14918-80 толщиной 0,5...0,6 мм, а также различные декоративные крышки.



Допустимая высота перегородок 4 м. Толщина перегородки 85 мм, что позволяет увеличить устойчивость конструкции, сохранив при этом видимую легкость перегородки при ширине прижимной крышки 32 мм. Толщина заполнения 6, 8 и 10 мм. Оптимальная ширина секции 1,2 м. Заполнение может быть как прозрачным (стекло), так и глухим (МДФ-панели, гипсокартон и др.). В перегородки с двойным остеклением возможна установка горизонтальных жалюзи с выводом управления на лицевую поверхность. Возможные различные комбинации светопрозрачных и глухих частей в сочетании с большим выбором материалов, отличных по цвету и фактуре, позволяет создавать различные интерьеры и придать помещению неповторимый стиль. Также возможно выполнять углы разворота конструкций от 90 до 270 градусов, а также расхождение конструкций из одной точки под произвольным углом. Заполнение минеральной ватой глухих секций позволяет увеличить звукоизоляцию.




1.Общие положения.

Алюминиевые и уплотнительные профили, комплектующие для сборки и монтажа разработаны для изготовления различных конструкций перегоро­док, дверей и их комбинаций на специализированных предприятиях. Все материалы, схемы, рисунки, таблицы, в которых описываются комбинации, указания по сборке, обработке и монтажу конструкций, не имеют обязательной силы и информация, содержащаяся в них, носит информативный ха­рактер об уже разработанных комбиноциях.

Сотрудники компании дают консультации. Возникающие в ходе консультаций или переговоров письменные (эскизы, чертежи, расчеты и др.), а так также устные, предложения, исходящие от наших сотрудников, рассматриваются как предложения компании, не имеющие обязательной силы.

2. Используемые материалы.

2.1.Профили стальные.

Стальной холоднокатанный профиль изготавливается из оцинкованной стали по Г0СТ 14918-80 толщиной 0,5...0,6 мм.

2.2.Профили алюминиевые.

Алюминиевые профили изготавливаются из сплавов АД31 Т1, 6060 Т6 в соответствии техническим требованиям ГОСТ 22233 – 2001. Применение этих сплавов позволяет получать профили высокой точности. Для предохранения профилей от коррозии на их поверхность наносится различное защитно-декоративное покрытие. Толщина покрытия зависит от цвета и варьируется в диапазоне 60…120 мкм. Цвет покрытия определяется заказчиком по шкале RAL.

2.3. Профили уплотнительные.

Уплотнительные профили изготовлены из резины на основе этиленпропиленовых каучуков (EPDM) по ГОСТ 30778-2001 и предназначены для уплотнения различных заполнении (стекла, стеклопакетов, сэндвич-панелей и др.)


2.4. Остекление.

В качестве заполнения может быть использовано листовое стекло по ГОСТ 111-2001 толщиной 6 и 8 ми. Непрозрачные части конструкции могут заполняться различного рода панелями толщиной 10 мм. Заполнение устанавливается на специальные опорные подкладки.

2.5. Элементы крепежные.

Используемые крепежные элементы (винты, болты, гайки и пр,) изготовлены из нержавеющего материала. В особых климатических условиях необходимо применение изделии из высококачественной стали (А4).

3. Заказ профилей.

Профили заказываются в соответствии с цифровым обозначением, которое указано в таблице. Длина поставляемых профилей - 6,8 м. Отдельные профили могут поставляться длиной, отличной от стандартной.

4. Защитные меры

Для временного предохранения профилей от различного рода поврежде­ний, возникших в ходе механической обработки, а также при монтаже конструкций, применяются различные полимерные пленки, ленты, которые впоследствии должны удаляться без остатка и не оставлять следов на поверхности профиля. Загрязненные профили чистятся специальными жидкостями.
