"AWD 45"

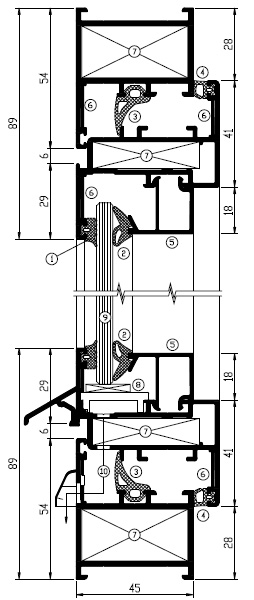

серия алюминиевых профилей без термовставки, предназначенная для изготовления окон, дверей, витражей и других конструкций, не требующих теплоизоляции. Монтажная глубина рамных и дверных профилей составляет 45 мм, оконных створочных 55 мм.

Из профилей серии и комплектующих с использованием соответствующей фурнитуры возможно изготовить следующие изделия

окна:
- глухие
- распашные
- поворотно-откидные
- откидные
- комбинированные, сочетающие в себе различные варианты вышеперечисленных окон

двери:
- одностворчатые с открыванием наружу и внутрь помещения
- двустворчатые с открыванием наружу и внутрь помещения
- маятниковые

створки для автоматических раздвижных дверей;

а также другие светопрозрачные конструкции с разнообразным сочетанием окон и дверей, образующих целостную конструкцию.



1.Общие положения.

Алюминиевые и уплотнительные профили, комплектующие для сборки и монтажа разработаны для изготовления различных конструкций окон, дверей, витражей и их комбинаций на специализированных предприятиях. Все материалы, схемы, рисунки, таблицы, в которых описываются комбинации, указания по сборке, обработке и монтажу конструкций, не имеют обязательной силы и информация, содержавшаяся в них, носит информативный характер об уже разработанных комбинациях.
Сотрудники компании дают консультации. Возникающие в ходе консультаций или переговоров письменные (эскизы, чертежи, расчеты и др.), а так также устные, предложения, исходящие от наших сотрудников, рассматриваются как предложения компании, не имеющие обязательной силы

2. Используемые материалы.
2.1. Профили алюминиевые.

Алюминиевые профили изготавливаются из сплавов АД31 Т1, 6060 Т6 в соответствии техническим требованиям ГОСТ 22233 – 2001. Применение этих сплавов позволяет получать профили высокой точности. Для предохранения профилей от коррозии на их поверхность наносится различное защитно-декоративное покрытие. Толщина покрытия зависит от цвета и варьируется в диапазоне 60…120 мкм. Цвет покрытия определяется заказчиком по шкале RAL

2.2. Профили уплотнительные.

Уплотнительные профили изготовлены из резины на основе этиленпропиленовых каучуков (EPDM) по ГОСТ 30778-2001 и предназначены для уплотнения различных заполнении (стекла, стеклопакетов, сэндвич-панелей и др.)

2.3. Остекление.

В качестве заполнения может быть использовано листовое стекло по ГОСТ 111-2001 толщиной 4...10 мм или стеклопакеты по ГОСТ 24866-99 толщиной 20…24 мм.  Непрозрачные части конструкции могут заполняться различного рода сэндвич-панелями. Заполнение устанавливается на специальные опорные подкладки и фиксируется дистанционными вставками.

2.4. Элементы крепежные.

Используемые крепежные элементы (винты, болты, гайки и пр,) изготовлены из нержавеющего материала. В особых климатических условиях необходимо применение изделии из высококачественной стали (А4)

3. Заказ профилей.

Профили заказываются в соответствии с цифровым обозначением, которое указано в таблице. Длина поставляемых профилей 6,8 м. Отдельные профили могут поставляться длинной, отдельно от стандартной.

4. Защитные меры.

Для своевременного предохранения профиля от различного рода повреждений, могущих возникнуть в ходе механической обработки, а также при монтаже конструкции, применяются различные полимерные пленки, ленты, которые впоследствии должны удаляться без остатка и не оставлять следов на поверхности профиля. Загрязненные профили чистятся специальными жидкостями.

5. Расчеты.

В основе методики статистического расчета элементов остекления на действие ветровой нагрузки лежат данные, приведенные в СНиП 2.01.0785 и СНиП 2.0306-85. Полученные в ходе расчетов результаты должны быть проверены и подтверждены   специалистами по расчету конструкций на стадии проектирования, т. к. методика не учитывает все нагрузки, воздействующие на реальную конструкцию. Расчеты, полученные нашими сотрудниками, не имеют обязательной силы и носят информативный характер.
