- Комплектующие изделия

Внешний вид
 Обозначение
 Применяемость

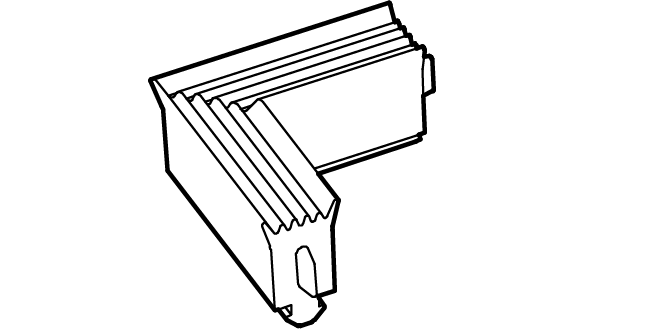

510010
 Уголок 8 мм
формованный из EPDM
Применяется в месте соединения
стоечного и ригельного
уплотнителей 411010 под углом 90°

510020
 Уголок 10 мм
формованный из EPDM
Применяется в месте соединения
стоечного и ригельного
уплотнителей 411010 под углом 90°

510030
 Уголок 12 мм
формованный из EPDM
Применяется в месте соединения
стоечного и ригельного
уплотнителей 411010 под углом 90°

510040
 Комплект уголков 8 мм
формованный из EPDM
Применяется в месте соединения
стоечного уплотнителя 411010
и ригельного уплотнителя 411010
под углом 90°

510050
 Комплект уголков 10 мм
формованный из EPDM
Применяется в месте соединения
стоечного уплотнителя 411010
и ригельного уплотнителя 411010
под углом 90°

510060
 Комплект уголков 12 мм
формованный из EPDM
Применяется в месте соединения
стоечного уплотнителя 411010
и ригельного уплотнителя 411010
под углом 90°

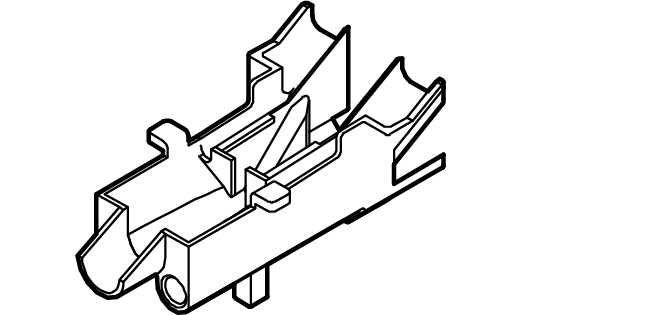

510070
 Лоток пластиковый
Устанавливается в месте соединения
двух стоек для уплотнения
соединения и обеспечения перелива
влаги из одной стойки в другую

510080
 Лоток 24, пластиковый
формованный из EPDM
Устанавливается в месте соединения
стойки и ригеля для отвода влаги
из стойки наружу.
Используется при толщине заполнения
от 24 мм до 28 мм.

510090
 Лоток 30, пластиковый
формованный из EPDM
Устанавливается в месте соединения
стойки и ригеля для отвода влаги
из стойки наружу.
Используется при толщине заполнения
от 30 мм до 34 мм.

510100
 Лоток 36, пластиковый
формованный из EPDM
Устанавливается в месте соединения
стойки и ригеля для отвода влаги
из стойки наружу.
Используется при толщине заполнения
от 36 мм до 40 мм.

510120
 Манжета
Устанавливается в месте соединения
ригеля и стойки, используется с профилями
112010, 112020, 112030, 112040 и 112050.

510130
 Манжета
Устанавливается в месте соединения
ригеля и стойки, используется с профилями
112060, 112070, 112080.

510140
 Кронштейн
Устанавливается в месте соединения
стойки и ригеля.

510150
 Крышка декоративная
Устанавливается на торцы
профиля 113090

510160
 Комплект уголков 8 мм
формованный из EPDM
Применяется в месте соединения
стоечного уплотнителя 411010
и ригельного уплотнителя 411070

510170
 Комплект уголков 10 мм
формованный из EPDM
Применяется в месте соединения
стоечного уплотнителя 411020
и ригельного уплотнителя 411080

510180
 Комплект уголков 12 мм
формованный из EPDM
Применяется в месте соединения
стоечного уплотнителя 411030
и ригельного уплотнителя 411090




515010
515020
515030
515040
515050
515060
515070
515080
515090
 Кронштейн для соединения
ригеля со стойкой

устанавливается в профиль 112030
устанавливается в профиль 112040
устанавливается в профиль 112050
устанавливается в профиль 112060
устанавливается в профиль 112070
устанавливается в профиль 112080
устанавливается в профиль 112090
устанавливается в профиль 112095
устанавливается в профиль 112100




515100
515110
515120
515130
515140
515150
515160
515170
515180
515190
 Кронштейн для соединения
ригеля с ригелем

устанавливается в профиль 112020
устанавливается в профиль 112030
устанавливается в профиль 112040
устанавливается в профиль 112050
устанавливается в профиль 112060
устанавливается в профиль 112070
устанавливается в профиль 112080
устанавливается в профиль 112090
устанавливается в профиль 112095
устанавливается в профиль 112100




515200
515210
515220
515230
515240
515250
515260
515270
515280
515290
 Кронштейн для соединения
ригеля со стойкой под углом

устанавливается в профиль 112020
устанавливается в профиль 112030
устанавливается в профиль 112040
устанавливается в профиль 112050
устанавливается в профиль 112060
устанавливается в профиль 112070
устанавливается в профиль 112080
устанавливается в профиль 112090
устанавливается в профиль 112095
устанавливается в профиль 112100




515300
515310
515320
515330

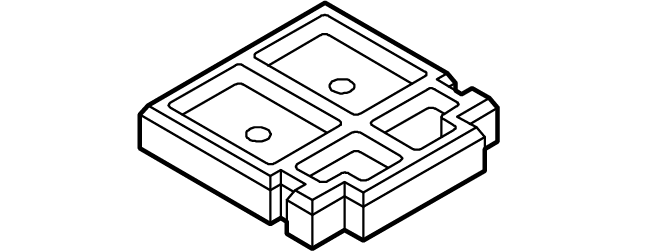

 Подкладка опорная
под заполнение:

6...10 мм
24...28 мм
30...34 мм
36...40 мм





515340
 Подкладка опорная
усиленная под заполнение
(масса стеклопакета не более 400 кг)

36...40 мм




510200
510210
510220
510230
 Подкладка дистанционная
под заполнение:

6...10 мм (100x10x3)
24...28 мм (100x28x3)
30...34 мм (100x34x3)
36...40 мм (100x40x3)

515380
 Фиксатор
используется для крепления
профилей 111140 и 112110 к несущему
каркасу

515390
 Упор
используется для фиксации
профиля 111140 на несущем каркасе




925519
925522
925525
925530
925532
925535
925538
925540
925542
925545
925550
925555
925560
925565
925570
925575
925580
925590
 Винт центральный,
для крепления прижимной планки

5,5x19 А2
5,5x22 А2
5,5x25 А2
5,5x30 А2
5,5x32 А2
5,5x35 А2
5,5x38 А2
5,5x40 А2
5,5x42 А2
5,5x45 А2
5,5x50 А2
5,5x55 А2
5,5x60 А2
5,5x65 А2
5,5x70 А2
5,5x75 А2
5,5x80 А2
5,5x90 А2




923519
923522
923525
923532
923538
923540
923545
923550
923555
923560
923570
 Винт центральный,
для крепления прижимной планки

5,5x19 А2
5,5x22 А2
5,5x25 А2
5,5x32 А2
5,5x38 А2
5,5x40 А2
5,5x45 А2
5,5x50 А2
5,5x55 А2
5,5x60 А2
5,5x70 А2
