Внешний вид
|
Обозначение
|
Применяемость
|
![](/files/files/awd65/complect/c1-1.jpg) |
550020 |
Вставка левая
Применяется в двупольных
дверях при соединении
профилей 151310 и 151320 |
![](/files/files/awd65/complect/c1-2.jpg) |
![](/files/files/awd65/complect/c2-1.jpg) |

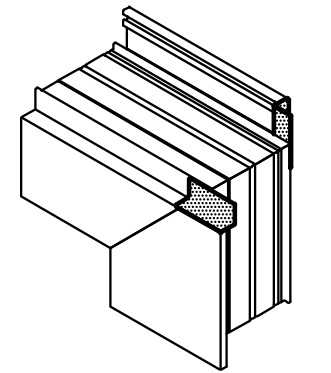

550030 |
Вставка правая
Применяется в двупольных
дверях при соединении
профилей 151310 и 151320 |
![](/files/files/awd65/complect/c2-2.jpg) |
![](/files/files/awd65/complect/01_01.png) |
550100
|
Уголок 15
выравнивающий
Применяется в угловых
соединениях профилей
362020
|
![](/files/files/awd65/complect/01_02.png) |
![](/files/files/awd65/complect/02_01.png)
|
550110
|
Уголок 18
выравнивающий
Применяется в угловых
соединениях профилей
362020
|
![](/files/files/awd65/complect/02_02.png)
|
![](/files/files/awd65/complect/c3-1.jpg) |
550120 |
Уголок 10
выравнивающий
Применяется в угловых
соединениях профилей
361300, 361310, 361320, 364030 |
![](/files/files/awd65/complect/c3-2.jpg) |
![](/files/files/awd65/complect/03_01.png)
|
550150
|
Крышка
Применяется для закрытия
дренажного паза
|
![](/files/files/awd65/complect/03_02.png)
|
![](/files/files/awd65/complect/04_01.png)
|
560010
|
Уголок резиновый
Применяется в оконных
конструкциях совместно
с уплотнителем 461010
|
![](/files/files/awd65/complect/04_02.png)
|
![](/files/files/awd65/complect/05_01.png)
|
560020
|
Опорная подкладка
под заполнение
Длина - 100 мм
|
![](/files/files/awd65/complect/05_02.png)
|
![](/files/files/awd65/complect/06_01.png)
|
560040
|
Уголок резиновый
Применяется в оконных
конструкциях совместно
с уплотнителем 461020
|
![](/files/files/awd65/complect/06_02.png)
|
![](/files/files/awd65/complect/c4-1.jpg) |
560080 |
Заглушка штульповая
(комплект:
левая и правая)
Применяется в окнах
со штульповым
профилем 362080 |
![](/files/files/awd65/complect/c4-2.jpg) |
![](/files/files/awd65/complect/c5-1.jpg) |
560100 |
Заглушка T-соединения
(комплект:
левая и правая)
Применяется в Т-соединении
комбинированных
окон |
![](/files/files/awd65/complect/c5-2.jpg) |
![](/files/files/awd65/complect/c6-1.jpg) |
560110 |
Заглушка штульповая
левая
Применяется в двустворчатых
дверях со штульповым
профилем 364040 |
![](/files/files/awd65/complect/c6-2.jpg) |
![](/files/files/awd65/complect/c7-1.jpg) |
560115 |
Заглушка штульповая
правая
Применяется в двустворчатых
дверях со штульповым
профилем 364040 |
![](/files/files/awd65/complect/c7-2.jpg) |
![](/files/files/awd65/complect/c8-1.jpg) |
560130 |
Уголок 16
выравнивающий
Применяется в угловом
соединении профиля
364030
|
![](/files/files/awd65/complect/c8-2.jpg) |
![](/files/files/awd65/complect/07_01.png)
|
565020
|
Уголок 23
выравнивающий
Применяется в угловых
соединениях профилей
361030, 361040, 361050
|
![](/files/files/awd65/complect/07_02.png)
|
![](/files/files/awd65/complect/08_01.png)
|
565040
|
Сухарь 10/6
Применяется в угловом
соединении профиля
361060
|
![](/files/files/awd65/complect/08_02.png)
|
![](/files/files/awd65/complect/09_01.png)
|
565050
|
Сухарь 14/6
Применяется в угловом
соединении профиля
362020
|
![](/files/files/awd65/complect/09_02.png)
|
![](/files/files/awd65/complect/c9-1.jpg) |
565065 |
Сухарь 12/27
Применяется в угловом
соединении профиля
362050, 362052 |
![](/files/files/awd65/complect/c9-2.jpg) |
![](/files/files/awd65/complect/10_01.png)
|
565070
|
Сухарь 14/17
Применяется в угловом
соединении профилей
361030, 361130
|
![](/files/files/awd65/complect/10_02.png)
|
![](/files/files/awd65/complect/11_01.png)
|
565080
|
Сухарь 20/10
Применяется в угловом
соединении профилей
361030, 361130
|
![](/files/files/awd65/complect/11_02.png)
|
![](/files/files/awd65/complect/12_01.png)
|
565085
|
Сухарь 20/17
Применяется в угловом
соединении профилей
361030, 361130
|
![](/files/files/awd65/complect/12_02.png)
|
![](/files/files/awd65/complect/13_01.png)
|

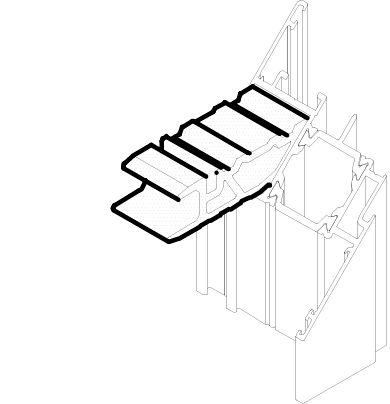

565090
|
Сухарь 20/27
Применяется в угловом
соединении профиля
362020
|
![](/files/files/awd65/complect/13_02.png)
|
![](/files/files/awd65/complect/c10-1.jpg) |
565092 |
Сухарь 30/6
Применяется в угловом
соединении профиля
362060, 362062 |
![](/files/files/awd65/complect/c10-2.jpg) |
![](/files/files/awd65/complect/14_01.png)
|

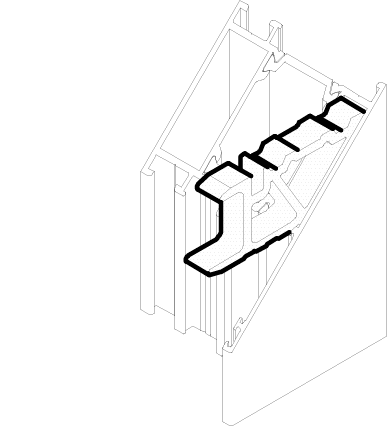

565095
|
Сухарь 30/10
Применяется в угловом
соединении профиля
361040
|
![](/files/files/awd65/complect/14_02.png)
|
![](/files/files/awd65/complect/15_01.png)
|
565100
|
Сухарь 30/17
Применяется в угловом
соединении профиля
361040
|
![](/files/files/awd65/complect/15_02.png)
|
![](/files/files/awd65/complect/c11-1.jpg) |

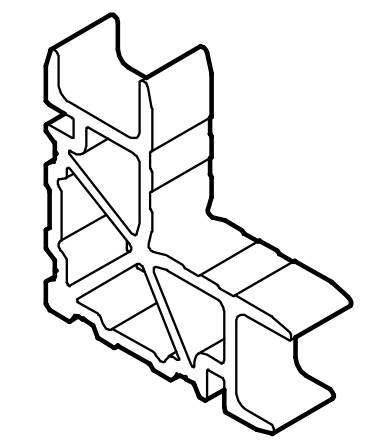

565102 |
Сухарь 36/27
Применяется в угловом
соединении профиля
362060? 362062
|
![](/files/files/awd65/complect/c11-2.jpg) |
![](/files/files/awd65/complect/16_01.png)
|
565105
|
Сухарь 40/10
Применяется в угловом
соединении профиля
361050
|
![](/files/files/awd65/complect/16_02.png)
|
![](/files/files/awd65/complect/17_01.png)
|
565110
|
Сухарь 40/17
Применяется в угловом
соединении профиля
361050
|
![](/files/files/awd65/complect/17_02.png)
|
![](/files/files/awd65/complect/c12-1.jpg) |
565120 |
Сухарь 10/10
Применяется в Т-образном
соединении профиля
362090 |
![](/files/files/awd65/complect/c12-2.jpg) |
![](/files/files/awd65/complect/c13-1.jpg) |
565125 |
Сухарь 17/20
Применяется в Т-образном
соединении профиля
362090 |
![](/files/files/awd65/complect/c13-2.jpg) |
![](/files/files/awd65/complect/18_01.png)
|
565130
|
Сухарь 10/20
Применяется в Т-образном
соединении профиля
361130
|
![](/files/files/awd65/complect/18_02.png)
|
![](/files/files/awd65/complect/19_01.png)
|
565135
|
Сухать 17/20
Применяется в Т-образном
соединении профиля
361130
|
![](/files/files/awd65/complect/19_02.png)
|
![](/files/files/awd65/complect/20_01.png)
|
565140
|
Сухарь 10/30
Применяется в Т-образном
соединении профиля
361140
|
![](/files/files/awd65/complect/20_02.png)
|
![](/files/files/awd65/complect/21_01.png)
|
565145
|
Сухарь 17/30
Применяется в Т-образном
соединении профиля
361140
|
![](/files/files/awd65/complect/21_02.png)
|
![](/files/files/awd65/complect/22_01.png)
|
565150
|
Сухарь 10/40
Применяется в Т-образном
соединении профиля
361150
|
![](/files/files/awd65/complect/22_02.png)
|
![](/files/files/awd65/complect/23_01.png)
|
565155
|
Сухарь 17/40
Применяется в Т-образном
соединении профиля
361150
|
![](/files/files/awd65/complect/23_02.png)
|
![](/files/files/awd65/complect/c14-1.jpg) |
565170 |
Сухарь 32/7
Применяется в угловом
соединении профиля
361300, 362310, 362330 |
![](/files/files/awd65/complect/c14-2.jpg) |
![](/files/files/awd65/complect/c15-1.jpg) |
565175 |
Сухарь 40/30
Применяется в угловом
соединении профиля
361300 |
![](/files/files/awd65/complect/c15-2.jpg) |
![](/files/files/awd65/complect/c16-1.jpg) |
565180 |
Сухарь 40/22
Применяется в угловом
соединении профиля
362320, 362330 |
![](/files/files/awd65/complect/c16-2.jpg) |
![](/files/files/awd65/complect/c17-1.jpg) |
565185 |
Сухарь 40/7
Применяется в угловом
соединении профиля
361310 |
![](/files/files/awd65/complect/c17-2.jpg) |
![](/files/files/awd65/complect/c18-1.jpg) |

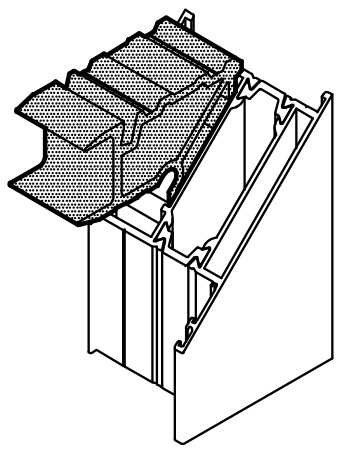

565190 |
Сухарь 32/30
Применяется в угловом
соединении профиля
361310 |
![](/files/files/awd65/complect/c18-2.jpg) |
![](/files/files/awd65/complect/c19-1.jpg) |
565195 |
Сухарь 20/30
Применяется в угловом
соединении профиля
361320,364030 |
![](/files/files/awd65/complect/c19-2.jpg) |
![](/files/files/awd65/complect/c20-1.jpg) |
565200 |
Сухарь 12/7
Применяется в угловом
соединении профиля
361320 |
![](/files/files/awd65/complect/c20-2.jpg) |
![](/files/files/awd65/complect/c21-1.jpg) |
565205 |
Пластина 45
Применяется в соединении
профилей 361300, 361310 с 164020 |
![](/files/files/awd65/complect/c21-2.jpg) |
![](/files/files/awd65/complect/24_01.png)
|
510220
510230
560344
560350
560354
|
Подкладка дистанционная
под заполнение для профилей 75 мм
24...28 мм (100x34x3)
30...34 мм (100x40x3)
36...38 мм (100x44x3)
40...44 мм (100x50x3)
46...48 мм (100x54x3)
|
|
![](/files/files/awd65/complect/25_01.png)
|

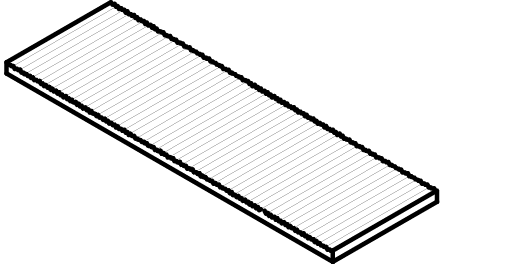

560524
560530
560534
560540
560544
560548
|
Подкладка дистанционная
под заполнение для профилей 65 мм
14...18 мм (100x24x5)
20...24 мм (100x30x5)
26...28 мм (100x34x5)
30...34 мм (100x40x5)
36...38 мм (100x44x5)
40...44 мм (100x48x5)
|
|
![](/files/files/awd65/complect/26_01.png)
|
550510
|
Штифт 5x9,5
|
|
![](/files/files/awd65/complect/c22-1.jpg) |
571130 |
Замок
ригельный с защелкой
для евроцилиндра
Осевое расстояние - 30 мм |
|
![](/files/files/awd65/complect/c23-1.jpg) |

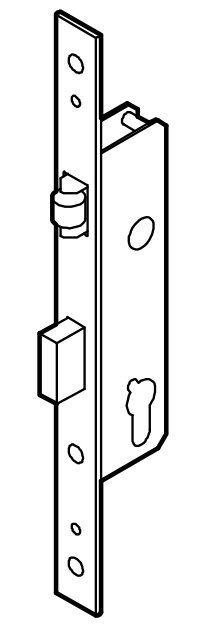

571230 |
Замок
ригельный с роликом
для евроцилиндра
Осевое расстояние - 30 мм
|
|
![](/files/files/awd65/complect/c24-1.jpg) |
571900 |
Ручка
нажимная дверная
Штифт - квадрат 8 мм |
![](/files/files/awd65/complect/c24-2.jpg) |
![](/files/files/awd65/complect/c25-1.jpg) |
571345 |
Евроцилиндр
для замка |
![](/files/files/awd65/complect/c25-2.jpg) |
![](/files/files/awd65/complect/c26.jpg) |
РД-01.300.50 |
Ручка - скоба
Алюминиевая, диаметр 30 мм,
межцентровое расстояние 300 мм |
|
![](/files/files/awd65/complect/c27.jpg) |
576035 |
Ответная планка
для замка |
|
![](/files/files/awd65/complect/c28-1.jpg) |

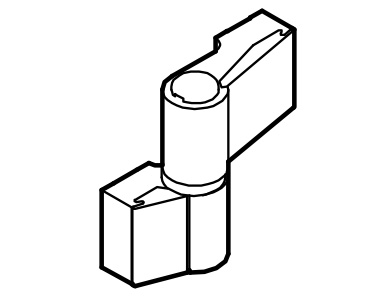

571267 |
Петля дверная
двухлепестковая
Межцентровое расстояние 67 мм |
![](/files/files/awd65/complect/c28-2.jpg) |
![](/files/files/awd65/complect/c29-1.jpg) |
571293 |
Петля дверная
двухлепестковая
Межцентровое расстояние 93 мм
|
![](/files/files/awd65/complect/c29-2.jpg) |
![](/files/files/awd65/complect/c30.jpg) |
571200 |
Комплект закладной
в двухлепестковой петле |
|
![](/files/files/awd65/complect/c31-1.jpg) |
571367 |
Петля дверная
трехлепестковая
Межцентровое расстояние 67 мм |
![](/files/files/awd65/complect/c31-2.jpg) |
![](/files/files/awd65/complect/c32.jpg) |

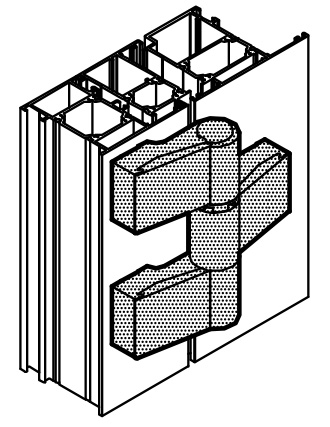

571393 |
Петля дверная
трехлепестковая
Межцентровое расстояние 93 мм
|
![](/files/files/awd65/complect/c32-2.jpg) |
![](/files/files/awd65/complect/c33.jpg) |
571300 |
Комплект закладной
в трехлепестковой петле
|
|
![](/files/files/awd65/complect/c34.jpg) |

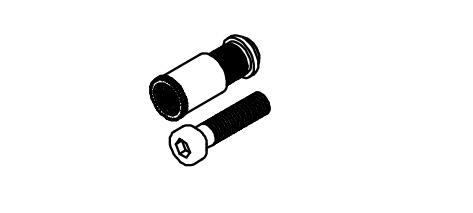

571231 |
Комплект крепежный
для дверей,
открывающихся наружу |
|
![](http://almo-ags.ru/files/files/awd65/complect/c35.jpg) |
571814 |
Шпингалет
дверной 140 мм |
|
![](http://almo-ags.ru/files/files/awd65/complect/c36.jpg) |
571220 |
Шпингалет
дверной 200 мм
|
|
![](http://almo-ags.ru/files/files/awd65/complect/c37.jpg) |
571801 |
Планка ответная
под шпингалет |
|
