- Обработка AVG 24 |
1 этап
Порезка алюминиевых профилей в размер (L x H) согласно техническому заданию:
Профили рамы 191010 и 191040 режутся в размеры L и Н под углом 45 гр.
Профиль ламели 192010 режется в размер L-50 мм.
Из вспомогательного профиля 191020 изготавливаются дистанционные вставки, размерами 53 или 55 мм.
Для установки первой ламели, используют пластиковую дистанционную вставку 500050, черного или белого цвета.
Резьбовые шпильки 915601, 915602, 915603 режутся в размер Н-20мм
2 этап

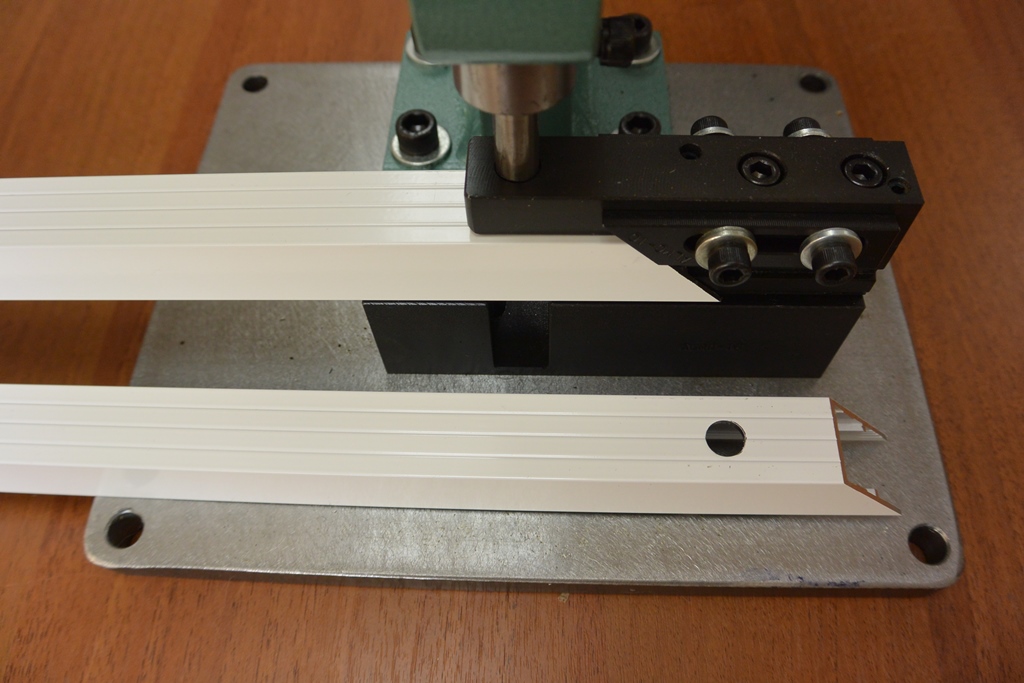

Пробивка на ручном прессе 790010 отверстий в рамных профилях 191010 и 191040 для установки углового сухаря 555150
Сверление отверстий D 6,5 мм для установки резьбовых шпилек (915601, 915602, 915603)
с шагом 400...600 мм в верхнем и нижнем профилях.
Порезка рамных профилей
191030 в размер Н-48мм, 191040 в размер L
Сверление отверстий D 6,5 мм для установки резьбовых шпилек (915601, 915602, 915603)
с шагом 400...600 мм в рамном профиле 191040.
Сверление четырех отверстий D 4,2 мм в рамном профиле 191040, на расстоянии 12 мм от края профиля,
для соединения с профилем 191030, с помощью винтов 921416 (3,9х16 А2 DIN 7981)
3 этап
Пробивка паза 7х10 в профиле 192010 на ручном прессе 790020 с шагом 400...600 мм для установки резьбовых шпилек
4 этап
Установка угловых сухарей 555150, втулок 500050 и резьбовых шпилек с гайками 914605 и шайбами 913600
в нижний рамный профиль 191010 или 191040
Соединение рамных профилей 191030 и 191040 с помощью винтов 921416.
Установка втулок 500050 и резьбовых шпилек с гайками 914605 и шайбами 913600
в нижний рамный профиль 191040
5 этап
Последовательная установка ламелей из профиля 192010 и дистанционных вставок из профиля 191020
Установка верхнего рамного профиля 191010 или 191040 и окончательная затяжка резьбовых шпилек
с помощью гаек 914605 и шайб 913600.
По желанию заказчика, в собранную вентиляционную решетку может быть установлена москитная сетка ( для профиля 191010)
Порезка алюминиевых профилей в размер (L x H) согласно техническому заданию:
Профили рамы 191010 и 191040 режутся в размеры L и Н под углом 45 гр.
Профиль ламели 192010 режется в размер L-50 мм.
Из вспомогательного профиля 191020 изготавливаются дистанционные вставки, размерами 53 или 55 мм.
Для установки первой ламели, используют пластиковую дистанционную вставку 500050, черного или белого цвета.
Резьбовые шпильки 915601, 915602, 915603 режутся в размер Н-20мм
2 этап
Пробивка на ручном прессе 790010 отверстий в рамных профилях 191010 и 191040 для установки углового сухаря 555150
Сверление отверстий D 6,5 мм для установки резьбовых шпилек (915601, 915602, 915603)
с шагом 400...600 мм в верхнем и нижнем профилях.
Порезка рамных профилей
191030 в размер Н-48мм, 191040 в размер L
Сверление отверстий D 6,5 мм для установки резьбовых шпилек (915601, 915602, 915603)
с шагом 400...600 мм в рамном профиле 191040.
Сверление четырех отверстий D 4,2 мм в рамном профиле 191040, на расстоянии 12 мм от края профиля,
для соединения с профилем 191030, с помощью винтов 921416 (3,9х16 А2 DIN 7981)
3 этап
Пробивка паза 7х10 в профиле 192010 на ручном прессе 790020 с шагом 400...600 мм для установки резьбовых шпилек
4 этап
Установка угловых сухарей 555150, втулок 500050 и резьбовых шпилек с гайками 914605 и шайбами 913600
в нижний рамный профиль 191010 или 191040
Соединение рамных профилей 191030 и 191040 с помощью винтов 921416.
Установка втулок 500050 и резьбовых шпилек с гайками 914605 и шайбами 913600
в нижний рамный профиль 191040
5 этап
Последовательная установка ламелей из профиля 192010 и дистанционных вставок из профиля 191020
Установка верхнего рамного профиля 191010 или 191040 и окончательная затяжка резьбовых шпилек
с помощью гаек 914605 и шайб 913600.
По желанию заказчика, в собранную вентиляционную решетку может быть установлена москитная сетка ( для профиля 191010)
